如何有效利用碳纖維導熱墊實現高功率 LED 散熱

高功率LED散熱新選擇：碳纖維導熱墊片的應用與實踐

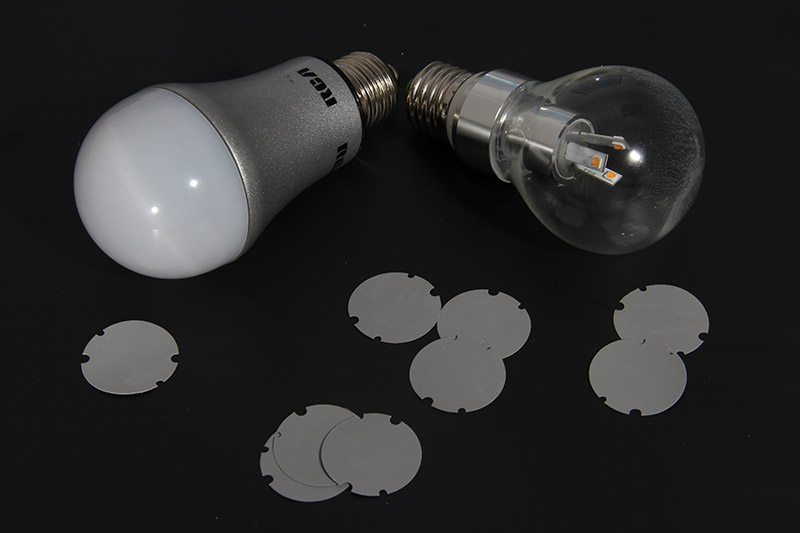

高功率LED正在照亮城市的每一個角落——從路燈、體育場照明到汽車大燈和工業廠房。然而，亮度越高，發熱越猛。如果熱量不能及時導出，LED芯片的結溫會迅速上升，導致光通量下降、色溫漂移，甚至永久性光衰。

傳統的散熱方案，如鋁基板或?qū)峁柚饔芯窒蓿轰X材沉重且需要額外絕緣層，硅脂長期使用后容易干涸或泵出。而碳纖維導熱墊片，憑借其高導熱、輕量化、電絕緣和耐振動等綜合優勢，正成為高功率LED熱管理領域的理想選擇。

高功率LED為什么容易過熱？

LED是一種電光轉換器件，但并非所有電能都轉化為光——相當一部分變成了熱。當LED芯片在高電流下工作時，結溫迅速攀升。而高溫會帶來一系列連鎖反應：

• 光效下降：結溫每升高10°C，LED的光通量可能降低3%-5%。

• 色溫漂移：藍光芯片與熒光粉的配合受到溫度影響，導致色溫不穩定。

• 壽命縮短：LED的壽命與其工作溫度密切相關。結溫從85°C升到105°C，理論壽命可能縮短一半以上。

更麻煩的是，熱量會在LED模組內部積聚，形成局部熱點。熱點處焊點老化加速，基板變形，甚至引發死燈。因此，高效的熱管理是高功率LED設計中的核心課題。

碳纖維導熱墊片的核心優勢

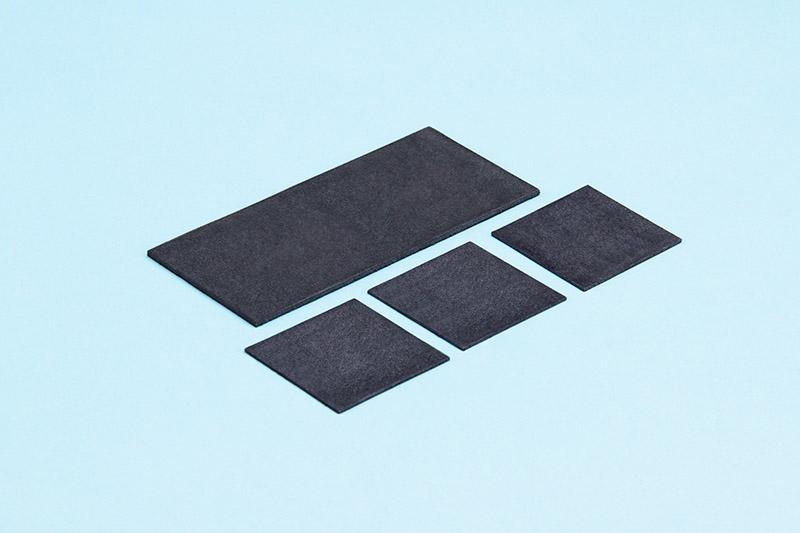

碳纖維導熱墊片是一種以碳纖維為導熱骨架、聚合物為基體的復合材料。它與傳統散熱材料相比，有以下幾個突出特點：

高導熱系數與低熱阻。碳纖維沿軸向的導熱系數極高（可達500-1000 W/m·K），通過定向排布，碳纖維導熱墊片的面內導熱系數可達8-15 W/m·K（視碳纖維含量和配方而定），遠高于普通導熱硅脂（3-8 W/m·K）。更重要的是，其熱阻極低，實測總熱阻可低至0.2-0.3 °C·cm2/W，能有效將LED芯片產生的熱量快速橫向擴散到整個散熱基板。

輕量化與柔韌性。與鋁基板或銅基板相比，碳纖維墊片的密度僅為1.6 g/cm3左右，遠低于鋁的2.7 g/cm3。在大面積照明模組中，這可以顯著減輕整燈重量，降低對支架的負載。同時，碳纖維墊片具有一定的柔韌性，可以貼合不平整的安裝表面，填充微小間隙，確保充分接觸。

電絕緣性。碳纖維本身導電，但通過樹脂充分包裹和合理的配方設計，碳纖維導熱墊片可以實現良好的電絕緣性能。其介電強度通常可達數kV/mm，能夠有效防止LED模組與散熱器之間發生短路，無需額外增加絕緣層。

長期可靠性。在汽車照明、路燈等振動環境中，導熱硅脂容易發生泵出或干涸，而碳纖維墊片是固態彈性體，不會流動、不會揮發。其碳纖維網絡結構使其抗撕裂、抗壓縮永久變形，能夠經受長期熱循環和機械沖擊而不失效。

高功率LED散熱中的碳纖維導熱墊安裝使用四步法

正確的安裝是發揮碳纖維墊片性能的前提。以下是標準操作流程：

第一步：表面清潔

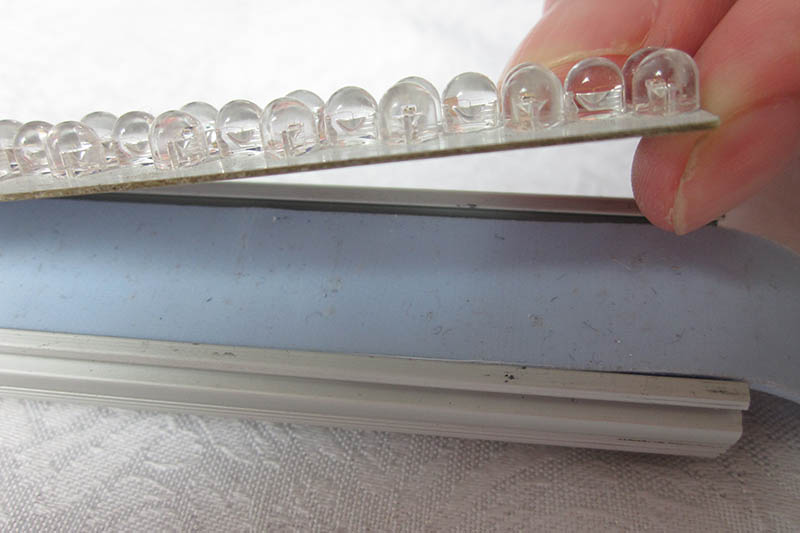

LED基板（如鋁基板或陶瓷基板）和散熱器的表面必須清潔、干燥、無油污。使用99%異丙醇（IPA）和無塵布擦拭，確保表面粗糙度Ra ≤ 1.6 μm。任何灰塵或指紋都會顯著增加界面熱阻。

第二步：墊片定位與壓力控制

將碳纖維導熱墊片裁剪成與LED芯片陣列相匹配的形狀，對準熱源中心位置。安裝散熱器時，使用扭矩螺絲刀按照十字對角順序逐步擰緊，確保壓力均勻。推薦壓縮率控制在10%-20%之間（即墊片原始厚度被壓縮10%-20%）。壓縮不足會導致空氣間隙，壓縮過度則可能損傷墊片結構。

第三步：固化與穩定

如果墊片帶有背膠，安裝后需要在室溫下靜置24小時，或80°C下加速固化2小時。固化期間避免振動，確保粘接層充分交聯。對于無背膠型號，則依靠機械壓力固定，無需等待。

第四步：性能驗證

通電運行30分鐘后，使用熱成像儀檢查L(zhǎng)ED模組表面溫度分布。理想情況下，各LED芯片之間的溫差應小于5°C。同時，用熱電偶測量靠近芯片的基板溫度，確認結溫在設計目標（通常≤85°C）以內。

常見誤區與注意事項

• 誤區一：越厚越好
  墊片厚度應根據實際間隙選擇，過厚會增加本體熱阻，過薄則無法充分接觸。一般推薦0.5-1.5mm。

• 誤區二：壓縮率越大越好
  壓縮率過高（>30%）可能導致碳纖維網絡受損或墊片邊緣擠出。建議控制在10%-20%。

• 誤區三：所有碳纖維墊片都導電
  經過充分樹脂包裹的碳纖維墊片可以做到電絕緣，但介電強度有限。高電壓應用仍需確認。

• 誤區四：安裝后即可滿負荷運行
  帶背膠的墊片需要固化時間，過早加載可能導致移位或氣泡。

高功率LED的散熱管理，正在從“夠用”向“高效、可靠、輕量化”演進。碳纖維導熱墊片以其獨特的性能組合——高導熱、低熱阻、輕質、絕緣、耐振動——為L(zhǎng)ED照明行業提供了一個值得認真考慮的技術路徑。

無論是城市路燈、體育場館的高天棚燈，還是汽車的前大燈模組，碳纖維導熱墊片都能在幕后默默守護著每一顆LED芯片，讓它們始終在舒適的溫度下發光，從而延長整燈壽命、降低維護成本、提升用戶體驗。
